Каждый легковой (и не только) автомобиль в своем подкапотном пространстве содержит как минимум один радиатор охлаждения. В некоторых моделях авто можно встретить два радиатора. Один из них называется основным, а второй – конденсором (радиатором кондиционера). В этой статье будет подробно рассказано об устройстве и принципах работы каждого из них.
Основной радиатор
Двигатели внутреннего сгорания могут охлаждаться двумя способами: воздушным и водяным. Воздушным охлаждением обычно оснащены маломощные моторы. Такой тип охлаждения имеет ряд недостатков. Применяется обычно на скутерах и маломощных мотоциклах.
Наиболее эффективным (а потому и популярным) считается жидкостное охлаждение мотора, которым оснащаются теперь все автомобили.
Главной частью водяного охлаждения является радиатор, он и поддерживает рабочую температуру ДВС (от 80 до 100 С), и защищает его от перегрева. Стоит отметить, что при перегреве силового агрегата в результате недостаточного его охлаждения он может заклинить, после чего без капительного и дорогостоящего ремонта уже не обойтись.

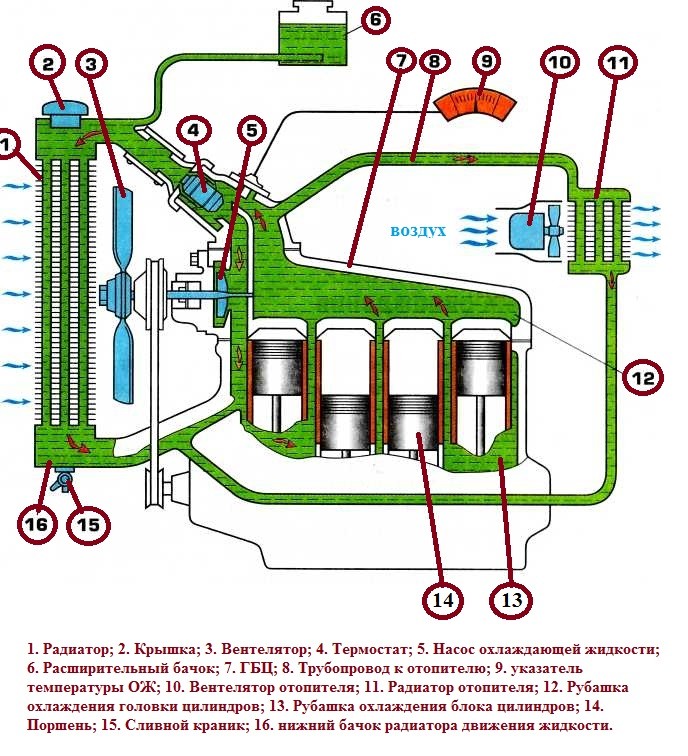

Поговорим о принципе действия охлаждающей системы. Водяной насос (помпа) перемещает охлаждающую жидкость по замкнутой системе. Жидкость, используемая для охлаждения, (антифриз) циркулируя в стенках цилиндров и блока, забирает на себя выделяющееся тепло, и этим отводит его от металлических частей мотора. Далее антифриз отходит в радиатор, и, нагревая его, отдает тепло в окружающую среду, а далее жидкость, потерявшая значительную часть температуры, продолжает свое циркулирование по кругу.
Можно сказать, что радиатор это своего рода теплообменник или устройство для охлаждения жидкости. Чтобы охлаждение было более эффективным, радиатор устанавливают в передней части автомобиля, что позволяет принимать ему на себя сильный поток холодного встречного воздуха. Благодаря этому теплообменный процесс ускоряется.
Для дополнительной подстраховки от перегрева двигателя радиатор охлаждения снабжается вентилятором, и когда встречного потока воздуха недостаточно (например, передвижение в пробке) и температура антифриза начинает приближаться к критической, специальный датчик включает его. Кстати – принцип работы датчика обратный, он удерживает вентилятор от работы, и если датчик выйдет из строя – вентилятор будет работать постоянно, что не даст двигателю перегреться. На некоторых автомобилях установлены сдвоенные вентиляторы (все зависит от мощности двигателя, его объема и типа).
Как уже было сказано выше – в роли охлаждающей жидкости в легковом автомобиле выступает антифриз (название, пришедшее к нам со времен СССР – «тосол»). Некоторые горе-автолюбители в целях экономии денежных средств заливают в систему охлаждения обычную водопроводную воду, что крайне недопустимо для длительного использования. Все дело в том, что такая вода содержит примеси и соли, которые начинают отлагаться на стенках системы охлаждения, тем самым постепенно загрязняя и забивая ее, тем самым сокращая срок ее службы. Даже если заливать чистую дистиллированную воду, то система будет загрязняться появившейся ржавчиной. Стоит запомнить – использовать в качестве охлаждающей жидкости в вашем автомобиле стоит лишь только то, что рекомендовано заводом-изготовителем в техкниге к вашему авто.

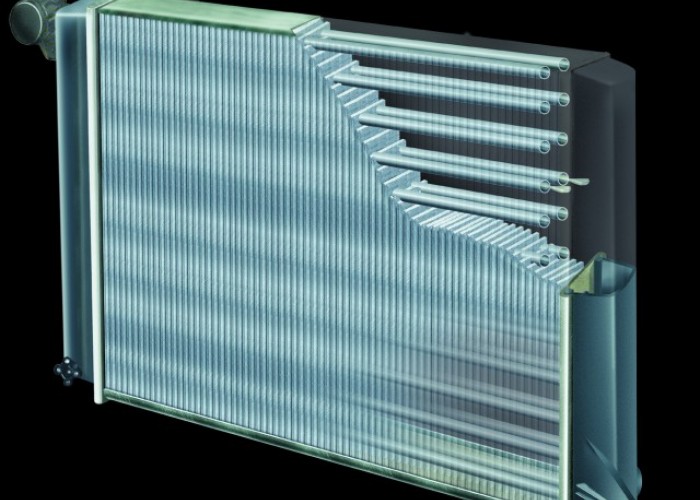

Существуют различные конструкции радиаторов для легковых автомобилей. В настоящее время широкое распространение получили ленточные и пластинчатые радиаторы, но вторые, обладая худшими параметрами теплообмена и относительно большим весом, все реже и реже используются автопроизводителями, и скоро исчезнут с автоконвееров, будучи полностью вытесненными ленточными.
Ленточные радиаторы изготовлены, как правило, из алюминия, а, как известно – этот металл имеет замечательные теплопроводные показатели, что делает работу всей охлаждающей системы более эффективной. Именно поэтому на новых автомобилях в подавляющем большинстве случаев установлены именно они.
Радиатор кондиционера
Сложно представить себе современный легковой автомобиль без системы кондиционирования воздуха в салоне. Все большее количество автомобилистов выбирает новые авто, оснащенные кондиционером или климатической системой. Все большее количество базовых комплектаций автомобилей имеют как минимум кондиционер.
Важной частью автомобильной системы кондиционирования является радиатор кондиционера (он же – конденсор).
Работа конденсора схожа с работой основного радиатора: высокотемпературный фреон, находящийся в газообразном состоянии преобразовывается в жидкий внутри радиатора кондиционера, и он же производит отвод тепла во внешнюю среду.
Также как и основной радиатор, конденсатор расположен в передней части авто (обычно даже перед основным радиатором), и также он оборудован вентилятором, защищающим систему от перегрева при работе на неподвижностоящем автомобиле.
Обслуживание автомобильных радиаторов
Во время езды, особенно на приличной скорости, оба автомобильных радиатора испытывают экстремальные нагрузки, которые создаются воздействием на них окружающей средой. Если автомобиль оборудован кондиционером, то нагрузку первым принимает на себя конденсор (выше уже было сказано, что он стоит перед основным радиатором). Хотя автомобиль и оборудован радиаторными защитными решетками, но соль, грязь, дорожная химия и т.д. все равно попадают на соты радиатора. Из-за этого падает эффективность работы системы охлаждения, а в некоторых случаях соль просто разъест со временем и выведет из строя радиатор.
Именно поэтому первой рекомендацией по обслуживанию автомобильных радиаторов можно назвать их периодическую внешнюю промывку и очистку от налипшей грязи.
Далее стоит напомнить о том, что уровень охлаждающей жидкости нуждается в постоянном контроле и периодической доливке (в случае необходимости). Но, если жидкость постоянно уходит, то стоит искать проблему, а не доливать постоянно антифриз. Нормальным считается сезонное уменьшение антифриза в пределах 100-150 грамм, так как зимой с наступлением морозов жидкость просто уменьшится в объеме. Это касается только основного радиатора.
Радиатор кондиционера также теряет за год до 20% заправленного в него фреона при активном использовании, и также нуждается в периодической дозаправке на специальном сервисе.
Как выбрать автомобильный радиатор
Выбор любого автомобильного радиатора (как основного, так и кондиционера) вопрос весьма важный и требующий к себе ответственного подхода. Стоит помнить, что система охлаждения легкового автомобиля неотъемлемо связана с функционированием силового агрегата, и от ее работы зависит срок его службы.
Радиатор должен быть способен выдерживать большое давление находящихся в нем жидкостей и газов в течение длительного срока. Некачественный радиатор очень скоро начнет пропускать антифриз в местах некачественных швов и соединений. Не все радиаторы обладают такими свойствами. Рынок наводнен дешевым китайским ширпотребом, а срок его службы может, к сожалению, продлиться меньше года, а может и нет. Дешевый радиатор это как лотерея «повезет - не повезет». Но платя деньги за товар, не хотелось бы принимать участие в лотерее. Поэтому выбирая радиатор для своего «железного коня» выбирайте продукцию ведущих фирм, таких как Nissens, AVA, NRF. Помните – скупой платит дважды, и за радиатор, и за работу, и за антифриз.
