Бесступенчатый вариатор: конструкция и особенности работы

Сегодня наряду с другими типами коробок передач в автомобильной технике все больше получают распространение вариаторы. Ввиду своей дешевизны этот тип трансмиссии является достойной альтернативой более дорогим и сложным автоматическим коробкам.

Немного истории

Как это странно не звучит, но вариатор появился более полутора столетий назад. В XIX веке на основе этих механизмов разрабатывали приводы для швейного и прочего производственного оборудования. Спустя немного времени вариаторы стали активно устанавливать на транспортные средства. Но в отличие от мототехники, на автомобилях этот тип трансмиссии длительное время не смог окончательно прижиться из-за его низкого рабочего ресурса, ввиду некоторых конструкционных недоработок. Однако уже в середине ХХ века инженеры большинства автомобильных марок занимались усовершенствованием этой коробки передач, но повысить ее ресурс и решить ряд прочих конструктивных проблем все еще не получалось. Данную проблему удалось решить лишь японским автоконструкторам, которые усовершенствовали вариатор, после чего он начал активно использоваться на большинстве серийных моделей.

В конструкционном плане вариатор представляет собой бесступенчатую систему Continuously Variable Transmission (CVT). Ее особенностями является плавное переключение режимов одновременно с изменением величины передаточного числа. При этом выбор оптимальных параметров работы вариатора осуществляется в автоматическом режиме, после сопоставления крутящего момента двигателя с величиной внешней нагрузки. Отметим, что применение вариаторной трансмиссии в силовой системе автомобиля позволяет максимально использовать и правильно распределить полезную мощность силового агрегата.

Типы и особенности работы вариаторных КПП

В наше время уже каждый серьезный производитель транспортных средств может похвастаться личными наработками, модернизацией и внесением дополнений в вариаторный тип трансмиссии. Все вариаторные коробки переключения передач разделяются на следующие виды:

- вариатор с клиноременной передачей;

- вариатор с тороидальным типом передачи.

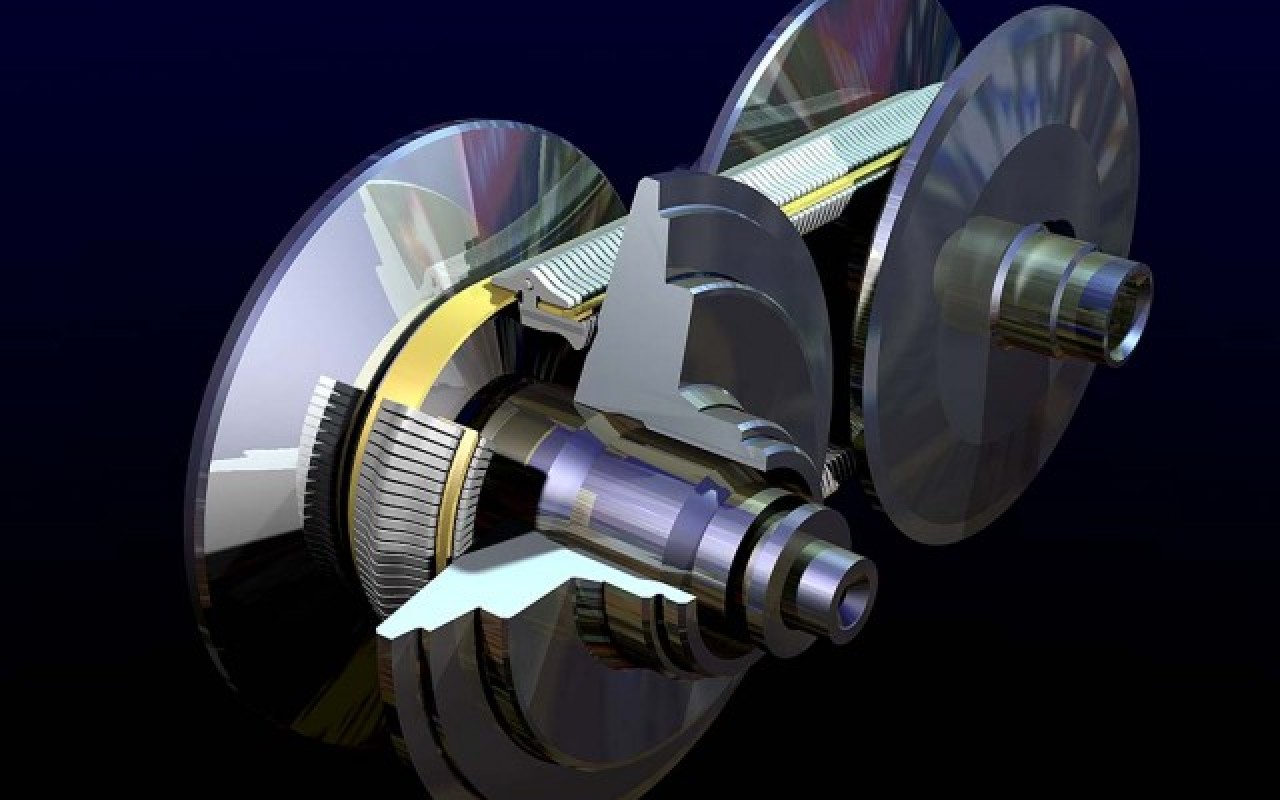

Рассмотрим систему, в которой изменение передаточного числа осуществляется посредством клиноременной передачи. Этот довольно простой тип вариатора представлен двумя шкивами с ремнем трапециевидного типа. В свою очередь, по своей конструкции шкивы выполнены в виде дисков-конусов. Это позволяет увеличивать либо уменьшать величину передаточного усилия за счет изменения величины их диаметра при определенном числе оборотов двигателя. Кстати, ремень может быть заменен цепью либо металлическим ремнем из специальных пластин. На качество передачи материал его изготовления абсолютно никакой роли не играет.

Управление шкивами осуществляется при помощи электронной системы, которая представлена сервоприводными датчиками и блоком обработки и исполнения команд. В общих чертах работу системы можно описать так: боковые поверхности трапециевидного ремня взаимодействуют со шкивами. Со временем контактирующие части ремня и шкивов срабатываются, обеспечивая хорошее сцепление. Коленвал двигателя соединен с ведущим шкивом вариатора, который имеет особую конструкцию. То есть, при увеличении скорости вращения коленвала происходит сжатие дисковых «щек» с постепенным перемещением ремня от центра шкива к краю. Вместе с этим, посредством перемещения ведомого шкива осуществляется смещение ремня в центр. Получается, что с изменением скорости вращения коленчатого вала меняются радиусы вращения и величина передаточного числа. Это говорит о том, что такая конструкция вариаторной системы передач позволяет получить не только фиксированное количество и величину передаточных чисел, но и в случае необходимости, дополнительно повысить либо понизить их.

Постоянное натяжение приводного ремня возможно за счет взаимодействия между собой ведущего и ведомого шкивов, которое увеличивается с возрастанием оборотов. Например, при снижении оборотов силового агрегата, когда водитель бросает «газ», внутри CVT происходит процесс противоположный этому.

Вариатор с тороидальным типом передачи усилия имеет принципиально другой принцип действия и устройство. В состав его конструкции включены два сферических колеса, между поверхностями которых располагается специальный ролик. Эти колеса также делятся на ведомое и ведущее. Изменение величины передаточного усилия, возможно благодаря возникающей силе трения между роликом и сферическими колесами.

С изменением положения ролика происходит увеличение либо снижение числа передач. Например, если ролик находится в горизонтальном положении относительно плоскостей колес, они будут вращаться с одинаковой скоростью, но, как только ролик переместиться, скорость ведущего и ведомого колес изменится.

Отметим, что в точках соприкосновения ролика и поверхностей колес возникает достаточно большая сила, которая притягивает ролик к поверхности одного из колес. Поэтому конструкторы тороидального вариатора разработали специальные устройства, которые помогают это преодолеть. Таким примером может послужить применяемая на большинстве транспортных средств марки Nissan инновационная система Extroid. В ней сила притяжения ролика компенсируется при помощи управляемого электроникой гидромеханизма, который изменяет на невидимую глазу величину его пространственное положение. Говоря проще, механизм немного передвигает ролик, препятствуя возникновению силы притяжения.

О плюсах, и о минусах

Если брать во внимание конструкционные особенности и реальные преимущества CVT перед «автоматом», то большинство автомобилистов считают вариатор просто идеальным видом трансмиссии. Но дать окончательный ответ на вопрос: «какой из типов коробок передач сегодня можно назвать идеальным», вряд ли удастся. Подобное сравнение коробок передач можно допустить лишь в определенных рамках (то есть конструкционные особенности, производители, модели). Однако схожие черты и различия все же очевидны.

Среди преимуществ вариатора можно назвать более плавный ход транспортного средства. В момент набора скорости на автомобиле с вариаторным типом трансмиссии, звук его работающего силового агрегата похож на звук электромотора, то есть, можно с уверенностью сказать, что транспортные средства с вариатором работаю практически бесшумно. Вариаторный автомобиль не скатится случайно с уклона и не заглохнет внезапно без особой причины. Если сравнивать одинаковые автомобили с силовыми агрегатами одной мощности, то резвее будет тот, на котором установлен вариатор, ведь заложенный в основу работы автоматической трансмиссии ступенчатый алгоритм, требует несколько большего временного промежутка на переключение диапазонов.

Помимо этого транспортное средство которое оборудовано вариаторной трансмиссией отличается лучшими экономическими и экологическими показателями.

Но все же, этих преимуществ вариатора недостаточно для того, чтобы полностью вытеснить гидромеханику, из-за наличия ряда определенных недостатков, главным из которых является противопоказание к установке вариатора на мощные внедорожники и седаны. Поскольку данный вид трансмиссии идеально работает лишь на транспортных средствах, мощность силового агрегата которых не превышает 200 л.с. Помимо этого, трансмиссионное масло, используемое в вариаторных коробках стоит гораздо дороже масла для «автоматов». Наличие большого количества разнообразных датчиков и сложная система электронного управления процессом переключения передач делают вариатор сложным в обслуживании и ремонте.
